今天我用一张图教会你如何通过样角截面初步识别门窗好坏;纯干货~在看截面前需要弄清楚以下两个名词:

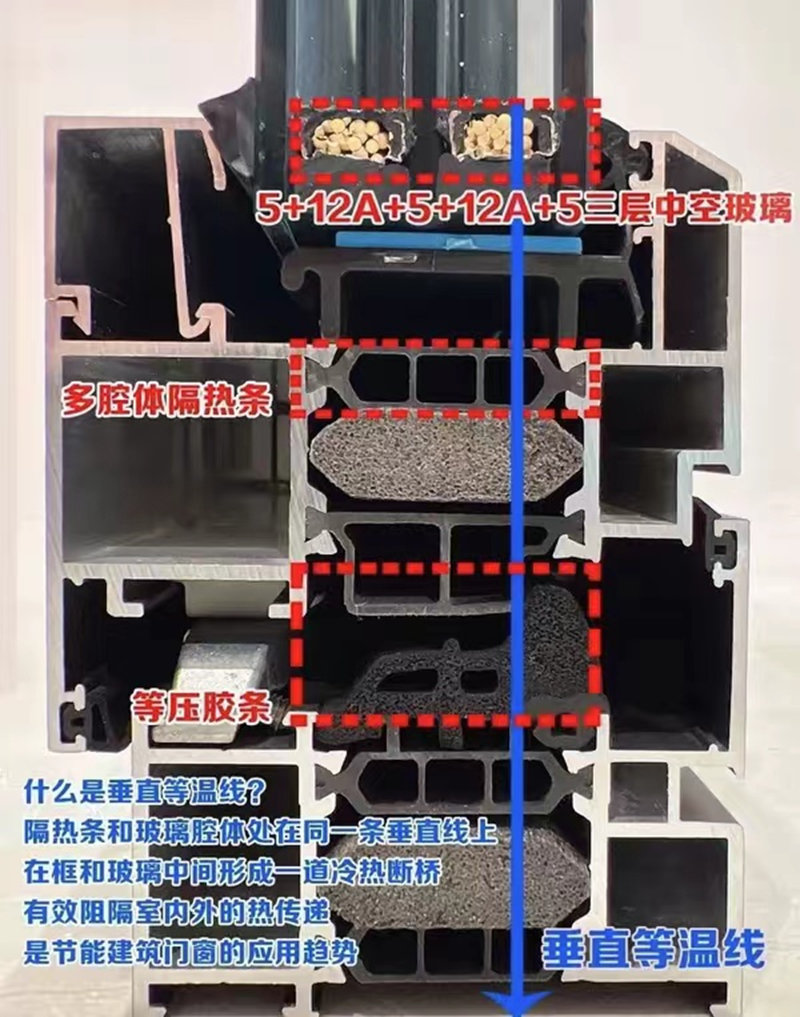

①什么是垂直等温线
垂直等温线指的是隔热条和玻璃处在同一直线上,具有垂直等温线设计的窗户隔音、隔热效果更好,是系统窗的标配,也是节能建筑门窗的应用趋势。
②什么是三道密封
三道密封分别指的是室外防尘胶条、中间等压胶条以及室内密封胶条组成的三道密封,正常选窗户有三道密封就够了;需要注意的是中间的主密封胶条与隔热条搭接处是点搭接还是面搭接,上图中的面搭接是要好于点搭接的。
如果你弄清楚以上两个名词,那么看门窗截面就很简单了,学会下面几点就够了!

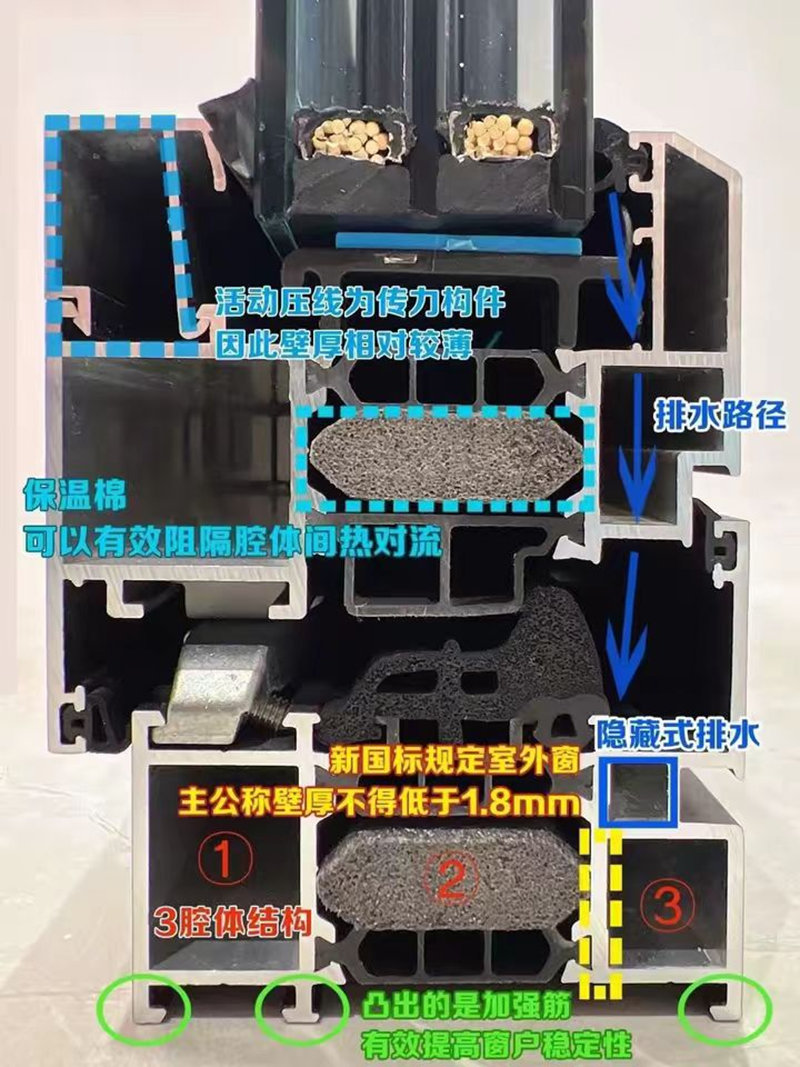

1看型材壁厚
新国标规定室外窗主公称壁厚不得低于1.8mm,壁厚越厚整窗的稳定性越强;但需要注意的是压线处壁厚一般都相对较薄,因为活动压线是传力构件,太厚会影响弹性!
2 看玻璃胶条
看玻璃与型材处是打胶密封还是压胶条密封;打胶密封耐候性差,且后期维护成本较高;压胶条密封一般玻内采用长尾硬胶条,玻外采用的是EPDM软硬共挤胶条,一硬一软提高整窗密封!
3看隔热条
首先看隔热条形状,隔热条分为I字型、C字型、T字型和多腔体几种,多腔体隔热条稳定性更好,追求性价比可以选C字型隔热条;其次隔热条宽度越宽,门窗保温隔热效果越好;后看隔热条品牌,常见品牌包括:泰诺风、恩欣格。
4看主密封胶条
主密封胶条也称等压胶条,等压胶条与隔热条搭接后将门窗内外侧腔体分成气密腔和水密腔体两部分;等压胶条推荐选择一体折弯工艺,如果追求性价比也可以考虑一体折弯工艺;好要选图中这种蜂窝发泡技术的多腔体胶条,其回弹率与使用寿命更高!
5看腔体填充
腔体填充一般分为填充聚氨酯发泡或保温棉,腔体内填充物可以有效缓解腔体间热对流,提高门窗的隔热保温性能。
6看加强筋
如果选用大玻璃或者三层玻璃/多层玻璃情况下,推荐选用这种带加强筋的窗户;加强筋可以提高门窗的稳定性以及抗风压性!
